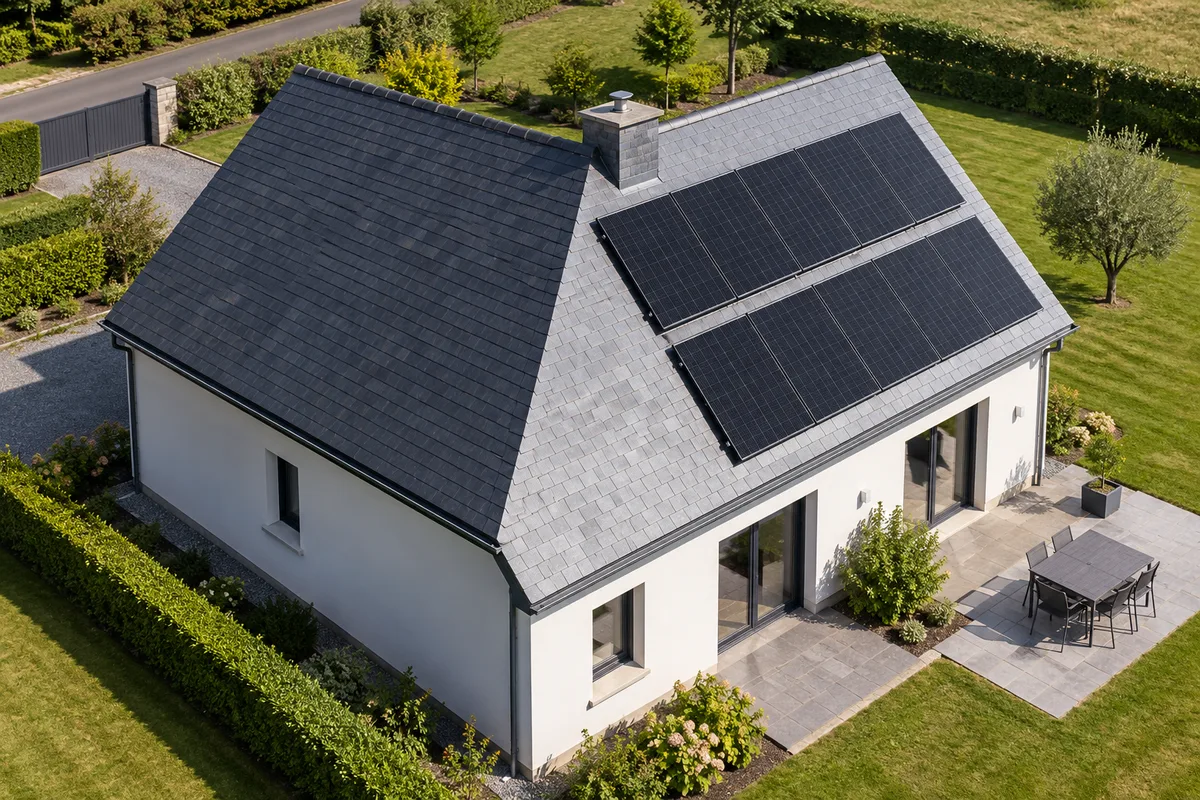

Dimensionnement photovoltaïque : la bonne puissance

Le dimensionnement d’une installation photovoltaïque commence par les relevés de consommation du logement ; la toiture ne fixe qu’un plafond. Quatre calculs s’enchaînent ensuite : la part d’électricité consommée en journée, le productible annuel d’un kWc à l’adresse, la puissance crête qui en découle, puis l’onduleur et l’éventuelle batterie calés sur ce résultat.

Dimensionnement d’une installation photovoltaïque : partir des relevés

Une année complète de consommation sert de socle. Douze mois de factures, ou des index relevés sur le compteur à date fixe, donnent le total annuel en kWh. Ce total ne dit rien du moment où l’électricité est appelée : deux maisons qui consomment autant peuvent avoir des profils opposés, l’une vide en journée, l’autre occupée par du télétravail.

Trois questions affinent le tableau avant tout dimensionnement photovoltaïque :

• Quelle part de l’électricité part entre la fin de matinée et le milieu d’après-midi ?
• Quel est le talon, cette puissance appelée en permanence par le réfrigérateur, la ventilation et les veilles ?
• Quels usages peuvent glisser vers les heures solaires : lave-linge, chauffe-eau piloté, recharge d’un véhicule ?

Le chauffage électrique se traite à part : lourd dans le total annuel, il tombe surtout en hiver, quand la production solaire est la plus faible. L’intégrer tel quel gonfle la puissance visée sans que les modules puissent le couvrir.

La courbe de charge, radiographie des usages

La courbe de charge enregistre la puissance appelée par le logement à intervalles réguliers. Selon photovoltaique.info, centre de ressources animé par l’association Hespul, elle est fournie au pas de 30 minutes lorsque la puissance souscrite reste inférieure à 36 kVA, cas de la plupart des maisons. Le gestionnaire du réseau de distribution la transmet quand le compteur est communicant.

Encore faut-il l’avoir activée. La CNIL indique que seules les consommations journalières sont collectées par défaut : l’enregistrement des données fines suppose l’accord de l’abonné, révocable depuis son espace en ligne. Mieux vaut l’activer plusieurs mois avant l’étude, une année entière si possible.

Sans historique, la courbe se reconstitue : photovoltaique.info décrit l’addition d’une année de factures, puis l’application d’un profil type adapté au foyer et à son abonnement. Le résultat dégrossit le projet mais tranche mal entre deux puissances voisines.

Sur une courbe réelle, le plateau nocturne révèle le talon, les pointes du matin et du soir échappent au solaire, et seule la plage de mi-journée profite des modules.

Puissance crête et surface : ce que la toiture autorise

La puissance crête, exprimée en kWc, mesure ce qu’un module délivre en courant continu dans des conditions de laboratoire normalisées : un éclairement de 1 000 W/m² et des cellules à 25 °C. Photovoltaique.info insiste : c’est une puissance théorique, que l’ensoleillement français ne permet généralement pas d’atteindre.

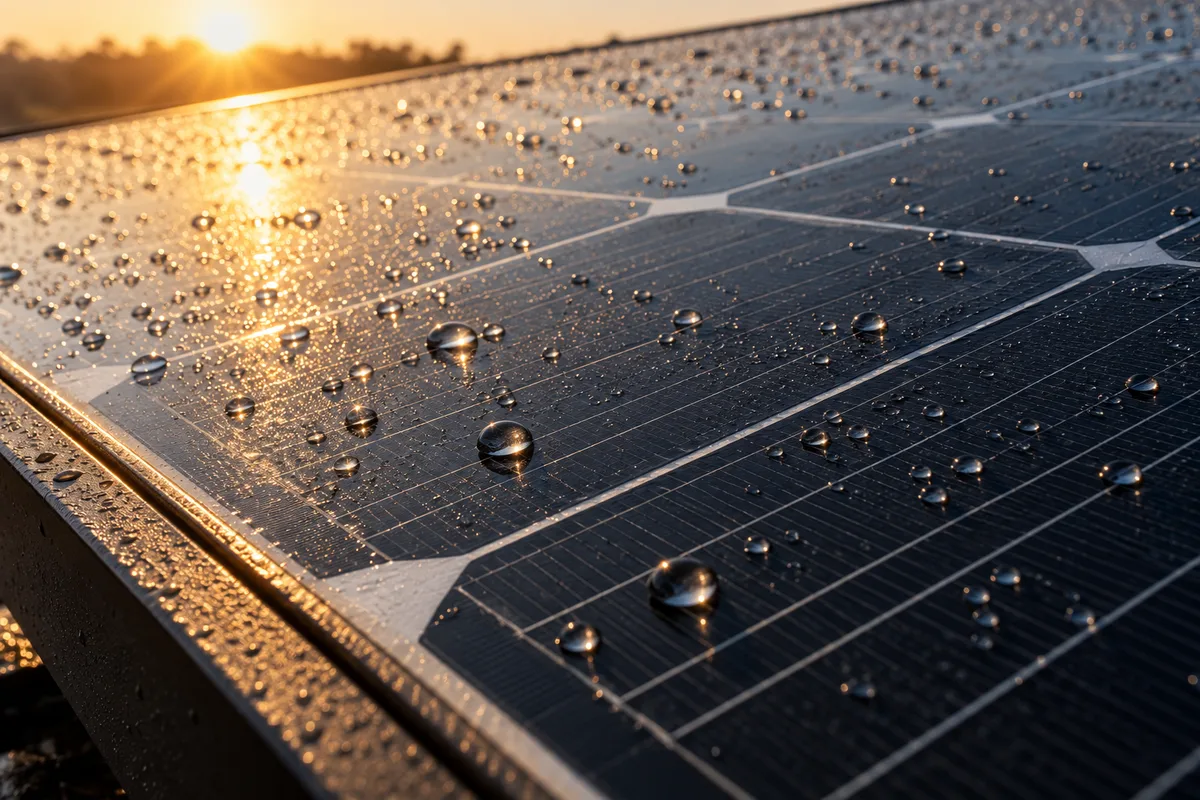

Côté surface, le même centre de ressources cite un module monocristallin de 390 Wc mesurant 1,05 m sur 1,85 m, soit environ 200 Wc/m², technologie courante en 2022. Sur la toiture entière, le ratio descend entre 60 et 180 Wc par m² de toit dégagé, une fois réservés l’emprise des fixations, les abords de cheminée, les zones d’ombre et les accès.

Le calcul se fait donc dans les deux sens : la consommation donne une puissance cible, la toiture une puissance maximale. Si la seconde est inférieure, le projet se cale sur le toit ; sinon, rien n’oblige à couvrir tous les pans.

Le productible, variable géographique du calcul

Le productible exprime l’énergie qu’un kWc fournit sur une année à un endroit donné. Photovoltaique.info résume la production par une équation : irradiation reçue dans le plan des modules, multipliée par la puissance crête et par le ratio de performance, coefficient qui agrège les pertes d’onduleur, de câbles, de température et d’ombrage. Pour des installations classiques bien conçues, ce ratio se situe entre 0,7 et 0,8.

L’outil public PVGIS, conçu par le JRC, service scientifique de la Commission européenne, fait ce calcul à l’adresse. Interrogé en octobre 2026 pour 1 kWc plein sud, incliné à 30° avec 14 % de pertes système, il estime environ 1 060 kWh par an à Lille, 1 210 à Nantes et 1 610 à Marseille. Un même foyer ne visera donc pas la même puissance selon sa région.

L’orientation corrige ce chiffre. Selon PVGIS, le même kWc posé à Nantes plein est ou plein ouest tombe autour de 975 à 985 kWh par an. Photovoltaique.info juge acceptables des écarts de 45° de part et d’autre du sud et une inclinaison de 20 à 60°. Les angles se règlent avec le guide sur la position des panneaux solaires sur le toit.

Autoconsommation et autoproduction, deux taux qui tirent en sens inverse

Deux indicateurs guident le choix de la puissance :

• Le taux d’autoconsommation rapporte l’électricité solaire consommée sur place à la production totale, selon photovoltaique.info.
• Le taux d’autoproduction rapporte cette même électricité à la consommation totale du logement, selon la définition reprise par Wikipédia : il dit quelle part des besoins le toit couvre.

Ajouter des modules fait monter le second et baisser le premier, car le surplus grossit plus vite que la part utile. Aucune puissance ne maximise les deux : dimensionner revient à choisir un équilibre.

Un exemple de photovoltaique.info, calculé avec AutoCalSol, logiciel de pré-dimensionnement de l’Institut national de l’énergie solaire (INES), le confirme : pour un particulier de Nantes consommant 2 500 kWh par an, 1 kWc donne un taux d’autoconsommation de 38,3 %, le reste partant sur le réseau. Seule compte l’électricité consommée à l’instant où elle est produite, le compteur mesurant désormais dans les deux sens.

Le calcul pas à pas, sur une maison d’école

Les consommations ci-dessous sont des hypothèses de travail, pas des mesures :

1. Les relevés donnent 5 000 kWh par an, dont environ 1 800 kWh appelés pendant les heures de production, d’après la courbe de charge.
2. PVGIS fournit environ 1 210 kWh par kWc et par an pour un pan plein sud à 30° près de Nantes.
3. La division de 1 800 par 1 210 donne un peu moins de 1,5 kWc, puissance dont la production annuelle égale la consommation de journée.
4. Dans la même simulation, juillet produit près de trois fois plus que décembre, environ 141 kWh contre 50 par kWc : l’été dégage du surplus, l’hiver laisse un manque.
5. Tester ensuite 1,5, 2,5 et 3,5 kWc sur la courbe horaire, avec un tableur ou AutoCalSol, et comparer les deux taux.
6. Vérifier la toiture : 3,5 kWc en modules de 390 Wc font 9 modules, environ 17,5 m² de capteurs.

Une puissance basse maximise la part autoconsommée, une puissance haute couvre plus de besoins et injecte davantage : l’objectif du foyer tranche.

Onduleur central ou micro-onduleurs : caler le courant alternatif

La puissance de l’onduleur ne se recopie pas sur la puissance crête. Photovoltaique.info recommande une puissance nominale comprise entre 80 et 100 % de celle du champ, la puissance atteinte sur un site français dépassant rarement 80 % de la puissance crête. Les logiciels des fabricants proposent généralement 90 à 95 %, et une installation ne produit jamais au-delà de la puissance cumulée de ses onduleurs.

Deuxième contrôle, la tension : la chaîne de modules en série doit rester dans la plage d’entrée de l’onduleur entre -10 et +70 °C en général. Par grand froid, la tension à vide grimpe, et une chaîne trop longue franchit la limite haute.

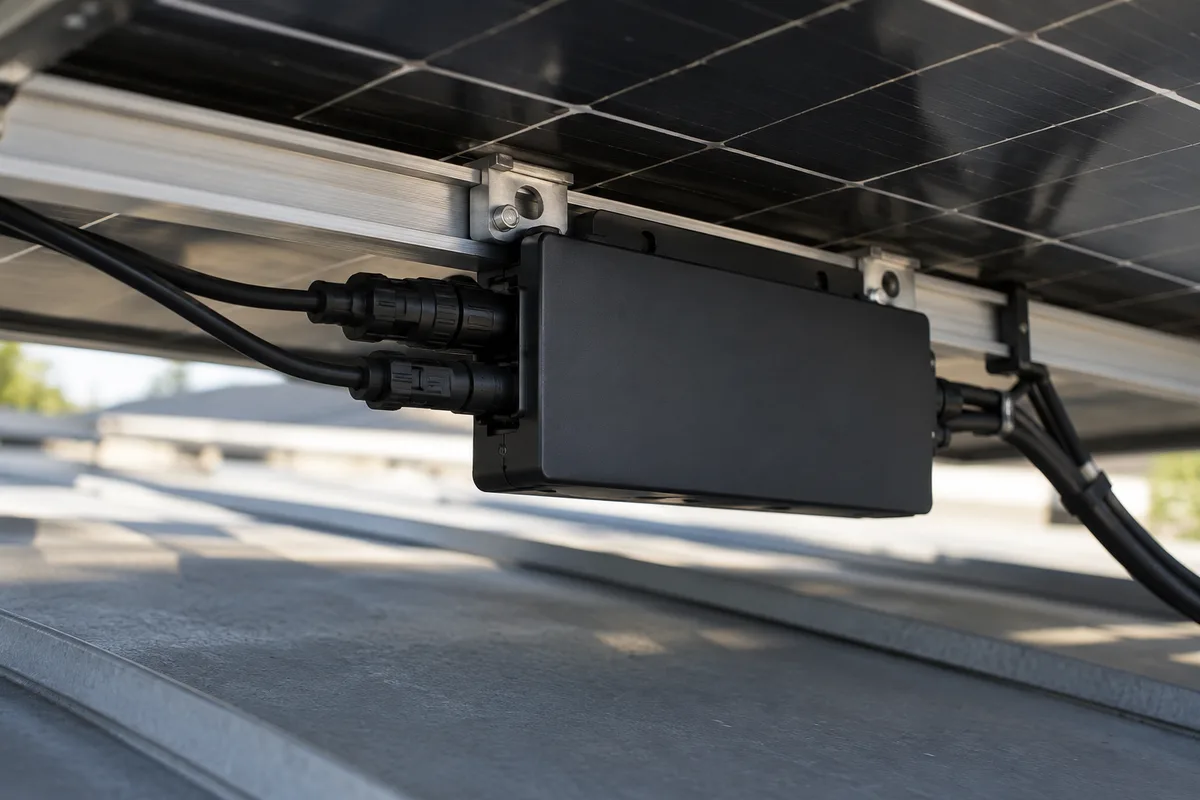

Avec des micro-onduleurs, chaque module a son convertisseur, ce qui simplifie l’ajout ultérieur de panneaux. Les critères d’arbitrage figurent dans le comparatif micro-onduleur ou onduleur central.

Dernier contrôle : en monophasé, la puissance de production admissible est plafonnée, et la dépasser impose en général un branchement triphasé.

Batterie : partir du surplus réel

Une batterie stocke le surplus de mi-journée pour le restituer le soir. Dans une page mise à jour en octobre 2026, photovoltaique.info souligne qu’elle augmente le taux d’autoconsommation mais n’aboutit que rarement à une autoconsommation totale.

Le même site critique une règle répandue dans les offres aux particuliers, 1 kWh de stockage par kWc, qui ignore la consommation annuelle. Deux cas cités montrent la limite :

• 1 kWc pour 10 000 kWh par an : la maison absorbe presque toute la production, et le surplus suffit rarement à remplir la batterie ;
• 6 kWc pour 2 000 kWh par an : la batterie se charge, mais la maison ne consomme pas assez pour la vider.

La capacité de stockage se déduit donc du surplus journalier lu sur la simulation horaire. L’association Hespul publie un tableau d’aide à la décision qui croise puissance installée et consommation annuelle. Technologies et critères figurent dans le dossier sur les batteries de stockage solaire.

Trop ou trop peu : repérer l’erreur de dimensionnement

Le surdimensionnement se reconnaît à quelques signes :

• un taux d’autoconsommation qui s’effondre dès le printemps ;
• une batterie ajoutée pour éponger le surplus et qui reste pleine faute de consommation le soir ;
• une puissance calée sur le total annuel, chauffage hivernal compris.

Le sous-dimensionnement se lit autrement :

• une production avalée par le talon et un taux d’autoproduction faible toute l’année ;
• une toiture exploitable laissée en partie nue malgré des besoins en journée ;
• un onduleur sans marge, qui bloque tout ajout de modules ;
• une chaîne trop courte, dont la tension chute sous la plage de l’onduleur par forte chaleur.

Dans les deux cas, la cause revient souvent : une puissance choisie avant d’avoir lu la courbe de charge.

Anticiper les usages à venir sans gonfler la puissance

Pompe à chaleur, voiture électrique ou chauffe-eau thermodynamique modifient la courbe de charge. Mieux vaut calibrer sur les usages présents et préparer l’extension : onduleur doté d’une petite réserve, emplacement de toiture laissé libre, tableau électrique prêt pour un circuit de plus. Programmer le chauffe-eau ou le lave-linge sur la mi-journée relève aussi le taux d’autoconsommation sans ajouter un module.

Prochaine étape : activer l’enregistrement de la courbe de charge, laisser passer au moins une saison, puis lancer une simulation PVGIS à l’adresse exacte, avec l’orientation et l’inclinaison réelles du pan retenu.
