Ombrage sur panneaux solaires : mesurer, chiffrer, corriger
Un ombrage sur panneaux solaires coûte toujours plus que la surface qu’il couvre. Sur une chaîne câblée en série, une ombre partielle tire le courant de toute la chaîne vers le bas et déclenche les diodes de contournement. La parade tient en trois gestes : relever les masques avant la pose, calculer l’espacement sur le solstice d’hiver, adapter l’architecture électrique.
Masque proche, masque lointain : deux problèmes distincts
La première erreur de diagnostic consiste à traiter toutes les ombres de la même façon. Un installateur sérieux sépare deux familles, parce qu’elles n’appellent ni les mêmes mesures ni les mêmes solutions.
Le masque lointain vient du relief, d’une colline, d’une ligne de crête, d’un immeuble à cent mètres. Il agit tôt le matin et tard le soir, sur toute la largeur du champ à la fois. Son effet est homogène : les modules perdent leur rayonnement direct ensemble, la production baisse mais reste équilibrée. Ce masque se modélise bien, il n’appelle en général aucune correction électrique.

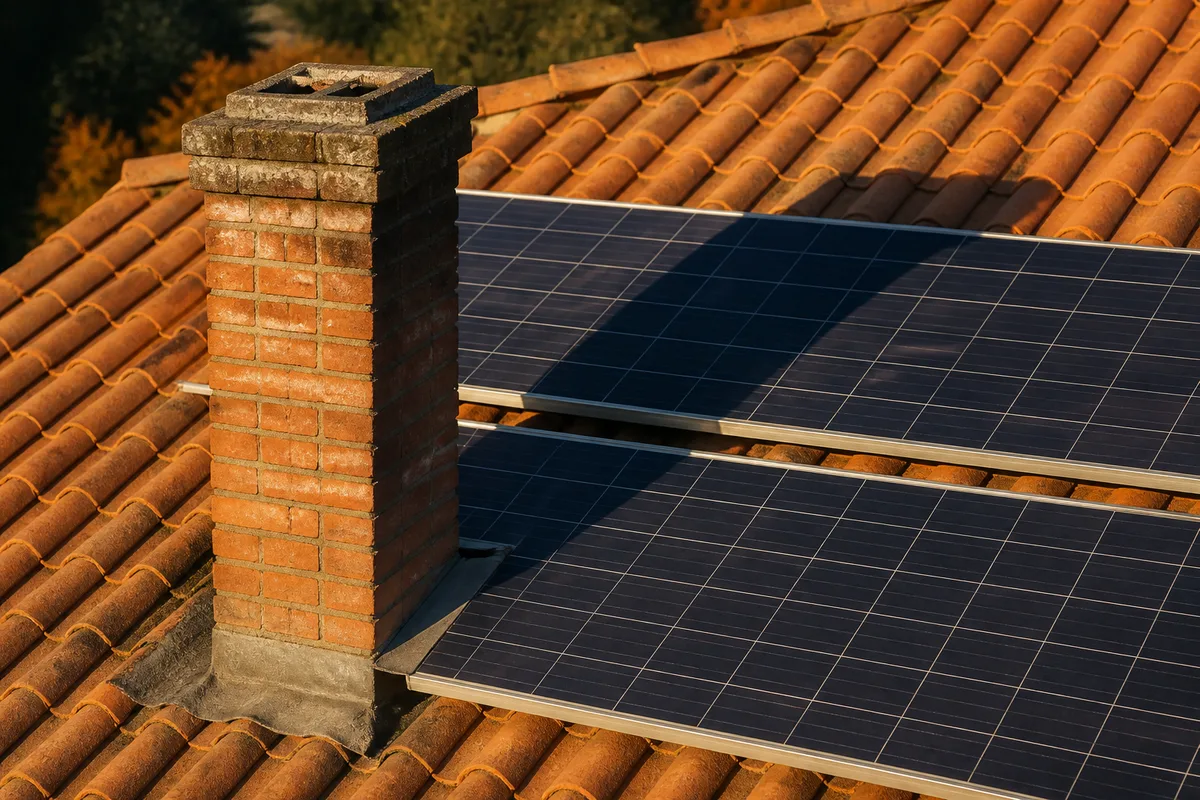

Le masque proche est le vrai sujet. Une cheminée, un chien-assis, une antenne, un arbre à huit mètres, un mât d’éclairage. Il projette une ombre dure, nette, qui balaye le champ et ne couvre qu’une partie des modules à un instant donné. C’est cette hétérogénéité qui coûte cher, pas la surface ombrée.
L’ombre bouge selon deux cycles imbriqués. La course journalière fait glisser l’ombre d’ouest en est. La course annuelle la fait s’allonger et se raccourcir : l’obliquité de l’axe terrestre vaut 23,44 degrés, ce qui fait varier la hauteur du soleil à midi de plus de 46 degrés entre le solstice d’été et celui d’hiver. Une cheminée qui n’ombre rien en juin peut noyer deux rangées en décembre.
Un troisième cas passe souvent sous les radars : l’auto-ombrage. Le champ se fait de l’ombre à lui-même quand les rangées sont trop rapprochées sur un toit-terrasse ou une pose au sol. Ce cas se traite au calepinage, jamais après.
Pourquoi 5 % de surface ombrée ne coûtent pas 5 % de production
La physique du module explique tout. Les cellules d’un panneau sont câblées en série, et les panneaux d’une chaîne le sont aussi. Dans un circuit série, le courant traverse tous les éléments à l’identique. Il ne peut donc pas dépasser celui du maillon le plus faible.
Une cellule à l’ombre voit son courant photogénéré s’effondrer. Elle devient le maillon faible et impose son niveau à toute la chaîne, alors que les autres cellules restent en plein soleil. La perte de production dépasse largement la proportion de surface masquée : c’est le mécanisme de désadaptation, ou mismatch, que le portail photovoltaique.info range parmi les postes de pertes d’un système au même titre que la température, le câblage et les tolérances de puissance.
Ce portail, animé par l’association Hespul, situe le ratio de performance d’une installation classique correctement conçue entre 0,7 et 0,8. Ce ratio agrège l’ensemble des pertes du système. Un masque proche mal traité pousse cet indicateur vers le bas de la fourchette, voire en dessous, sans qu’aucun équipement ne soit défaillant.
Le rôle réel des diodes bypass
Chaque module du commerce embarque des diodes de contournement dans son boîtier de jonction, réparties par sous-réseau de cellules. Dès qu’une cellule décroche, la diode ouvre un chemin de dérivation et le courant contourne le groupe concerné.
Le gain est réel, mais il faut comprendre ce qu’il recouvre : la diode sacrifie un tiers du module pour sauver les deux autres tiers. Elle ne récupère rien, elle limite la casse. Le détail du câblage et le diagnostic d’une diode grillée sont traités dans l’article consacré au montage des diodes sur un panneau solaire.
Le point chaud, versant thermique de l’ombrage
Une cellule ombrée dont le courant est forcé par ses voisines bascule en polarisation inverse. Au lieu de produire, elle dissipe. Cette zone chauffe fortement et peut fissurer la cellule ou brûler l’encapsulant à long terme.
Le risque est assez sérieux pour figurer dans les essais de qualification : la norme internationale CEI 61215 impose un test d’endurance au point chaud à tout module qui prétend à la certification. Une caméra thermique repère ces zones en quelques minutes, un module sain affichant une température homogène sur toute sa surface.
Relever les masques avant de poser le premier rail
Le diagnostic se fait avant la pose, pas après la première facture décevante. Deux méthodes se complètent.

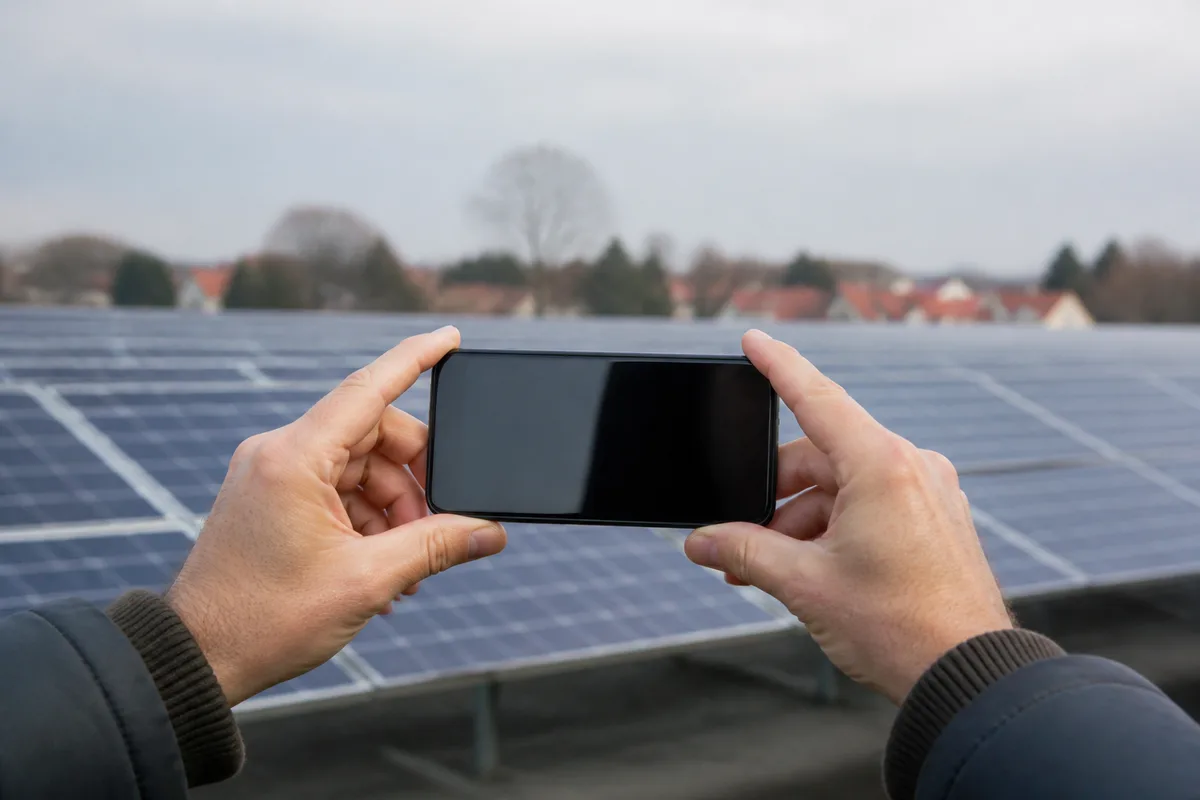

Le relevé sur site consiste à se placer au centre du futur champ, à hauteur de modules, et à cartographier l’horizon visible en azimut et en hauteur angulaire. Une application de mesure d’angle sur smartphone suffit pour un projet résidentiel. Vous obtenez un profil d’horizon : pour chaque direction, la hauteur au-dessus de laquelle le soleil est visible.
La simulation croise ensuite ce profil avec la course solaire du lieu. L’outil PVGIS, développé par le Centre commun de recherche de la Commission européenne, calcule un horizon par défaut à partir des données de relief et accepte l’import d’un profil relevé sur place. Le service revendiquait plus de 7,4 millions d’utilisateurs en 2024, ce qui en fait la référence gratuite du secteur en Europe.
La lecture du résultat compte autant que le calcul. Trois questions tranchent :
- À quelles heures l’ombre frappe-t-elle, et quelle est l’irradiance à ces heures ?
- Sur quels mois porte-t-elle, sachant que décembre et janvier pèsent peu dans le total annuel ?
- Combien de modules touche-t-elle simultanément, et appartiennent-ils à la même chaîne ?
Une ombre d’arbre à 7 h en juin ne justifie aucun surcoût. Un pignon voisin qui masque la tranche 11 h - 15 h de novembre à février change l’arbitrage complet, y compris sur le choix d’orientation détaillé dans le guide de la position des panneaux solaires.
Découper le champ pour cloisonner la perte
Quand le masque ne peut pas être supprimé, la conception électrique décide de son coût réel. Le principe directeur : ne jamais mélanger dans une même chaîne des modules qui seront ombrés et des modules qui ne le seront jamais.
Le regroupement par zone d’exposition est gratuit et souvent négligé. Deux chaînes distinctes, l’une avec les modules exposés au masque, l’autre avec les modules dégagés, isolent la perte au lieu de la propager. Sur un onduleur à deux entrées MPPT indépendantes, chaque chaîne trouve alors son propre point de fonctionnement.
L’électronique par module va plus loin. Micro-onduleur ou optimiseur de puissance rendent chaque panneau autonome : un module ombré chute seul, ses voisins continuent au maximum. Le surcoût ne se justifie que sur une toiture réellement contrainte, et le comparatif complet des deux architectures figure dans l’article micro-onduleur ou onduleur central.
Deux choix matériels appuient la même logique. Les modules à demi-cellules scindent le panneau en deux moitiés électriquement indépendantes, ce qui préserve la moitié saine quand l’ombre balaye une bande horizontale. Une orientation des modules en portrait plutôt qu’en paysage change aussi le nombre de sous-réseaux touchés par une ombre basse et rasante.
Calepiner contre l’ombre plutôt que la subir

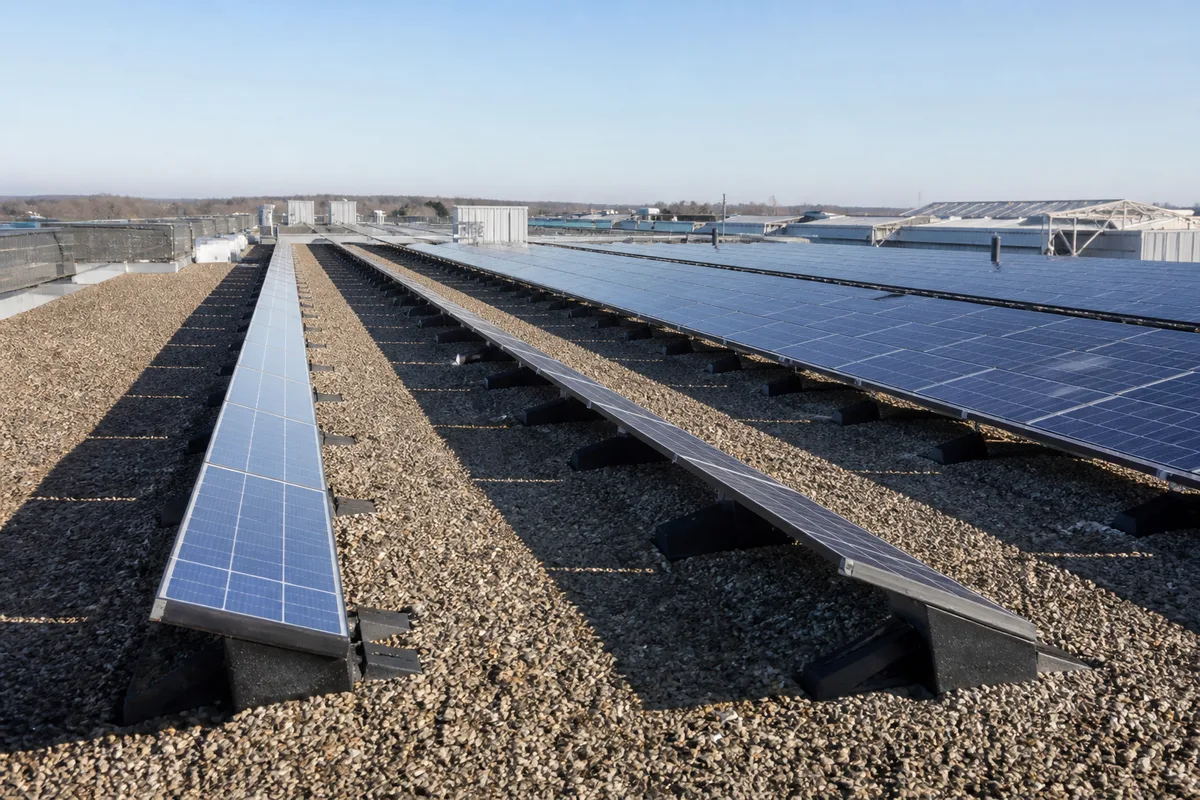

Sur toit plat, au sol ou sur ombrière, l’auto-ombrage se calcule au lieu de se constater. La méthode part de la hauteur du soleil au solstice d’hiver, moment où l’ombre portée atteint son maximum annuel.
Cette hauteur se déduit de la latitude : 90 degrés moins la latitude du lieu moins l’obliquité de 23,44 degrés. À Paris, cela donne environ 17,7 degrés à midi solaire le 21 décembre. À Marseille, environ 23,3 degrés. Plus le soleil est bas, plus l’ombre s’étire et plus l’espacement entre rangées doit grandir.
Les ordres de grandeur qui en découlent guident un avant-projet :
| Configuration | Hauteur hors tout de la rangée | Espacement libre entre rangées |
|---|---|---|
| Inclinaison 15°, nord de la France | environ 30 cm | 0,8 à 1 m |
| Inclinaison 30°, nord de la France | environ 85 cm | 2,1 à 3 m |
| Inclinaison 30°, Provence | environ 85 cm | 1,6 à 2,2 m |
Le compromis se voit tout de suite : incliner davantage augmente le gain unitaire mais dévore la surface disponible. Sur un toit-terrasse limité, une pose à 10 ou 15 degrés, voire une configuration est-ouest en dos-à-dos, produit souvent plus au mètre carré qu’une pose à 30 degrés trop espacée.
Le même raisonnement vaut pour les obstacles isolés en pose sur toiture inclinée. Un recul suffisant autour d’une cheminée coûte un ou deux modules, alors qu’un module placé dans son ombre d’hiver pénalise sa chaîne entière chaque midi de décembre. Les contraintes de pose et de reculs sont détaillées dans le guide de l’installation de panneaux solaires en toiture.
L’ombrage diffus que personne ne mesure
Un dépôt sur le verre agit exactement comme une ombre : il fait décrocher les cellules situées dessous. Fientes d’oiseaux, mousses en bas de module, poussières agricoles, pollens, sable transporté par le vent.
Les ordres de grandeur varient fortement avec le contexte. L’IEA-PVPS, programme photovoltaïque de l’Agence internationale de l’énergie, situe la perte moyenne mondiale liée à l’encrassement autour de 4 à 7 %, une valeur qui ne se transpose pas telle quelle à un site français bien arrosé. Le NREL, laboratoire national américain des énergies renouvelables, a modélisé l’effet d’un entretien : sur un système accusant 1,9 % de pertes par salissure, un nettoyage annuel ramène la moyenne autour de 1,5 %, deux nettoyages autour de 1,3 %.
Retenez la hiérarchie plutôt que les chiffres. Une salissure uniforme fait perdre quelques pourcents. Une fiente concentrée sur une cellule provoque le même mécanisme qu’une ombre dure, déclenche une diode bypass et crée un point chaud potentiel. Le premier cas se traite à la fréquence de nettoyage, le second en urgence, comme le rappelle l’article sur la durée de vie et l’entretien des panneaux solaires.
La neige mérite une mention à part : elle couvre tout, ne crée pas de point chaud, et glisse seule sur un module incliné à plus de 30 degrés dès que le rayonnement réchauffe le verre.
Repérer un masque apparu après la pose
Une installation dimensionnée sans ombre peut en gagner une. Un arbre pousse, un voisin surélève sa toiture, une antenne apparaît. Le suivi de production permet de dater le phénomène et de le distinguer d’une panne.
La signature d’un ombrage est reconnaissable sur une courbe de puissance journalière : un décrochement net à heure fixe, reproductible d’un jour à l’autre, qui se décale lentement au fil des semaines avec la course solaire. Une panne d’onduleur produit une coupure franche, une salissure produit une baisse diffuse sans horaire marqué.
Les installations à électronique par module simplifient le diagnostic, puisqu’elles remontent la production panneau par panneau. Sur une architecture à onduleur central, la comparaison entre chaînes joue le même rôle : deux chaînes identiques divergeant à la même heure chaque jour désignent le module fautif.
Prochaine étape : ouvrir PVGIS, saisir votre adresse, importer ou tracer votre profil d’horizon et comparer la production annuelle avec et sans masque. L’écart en kilowattheures vous dira en dix minutes si votre projet mérite un élagage, un décalage de deux rangs ou une architecture par module.
